원래 장소:
중국
브랜드 이름:
LINK-MI
모델 번호:
LM-SF02
저희와 연락

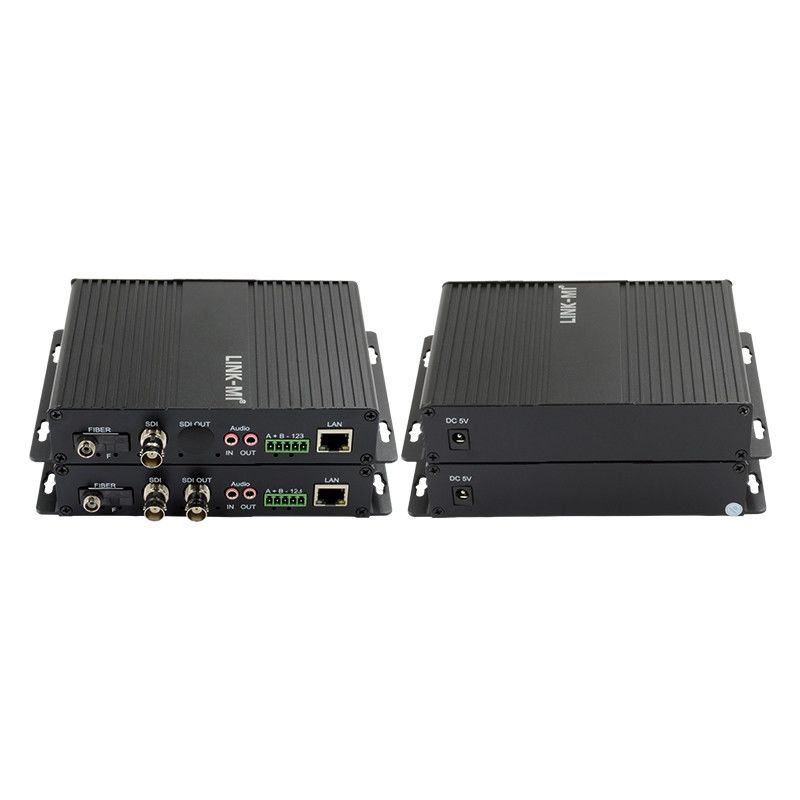

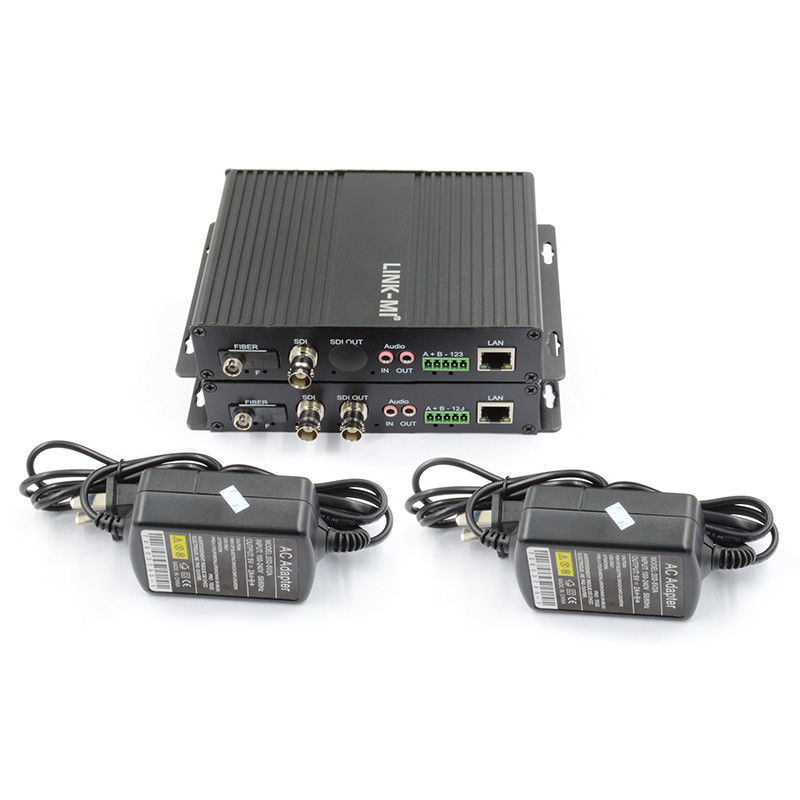

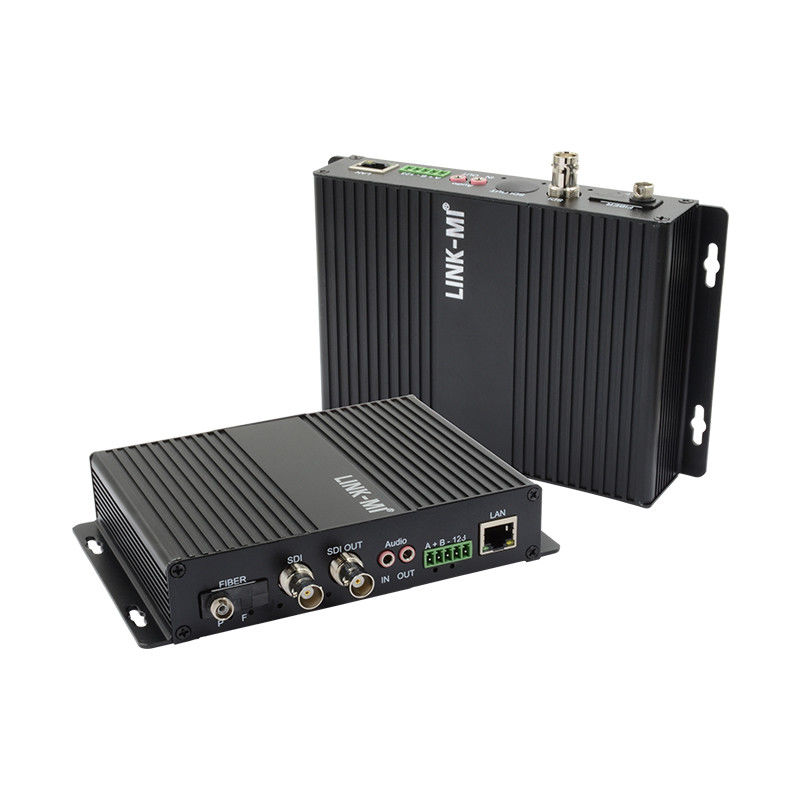

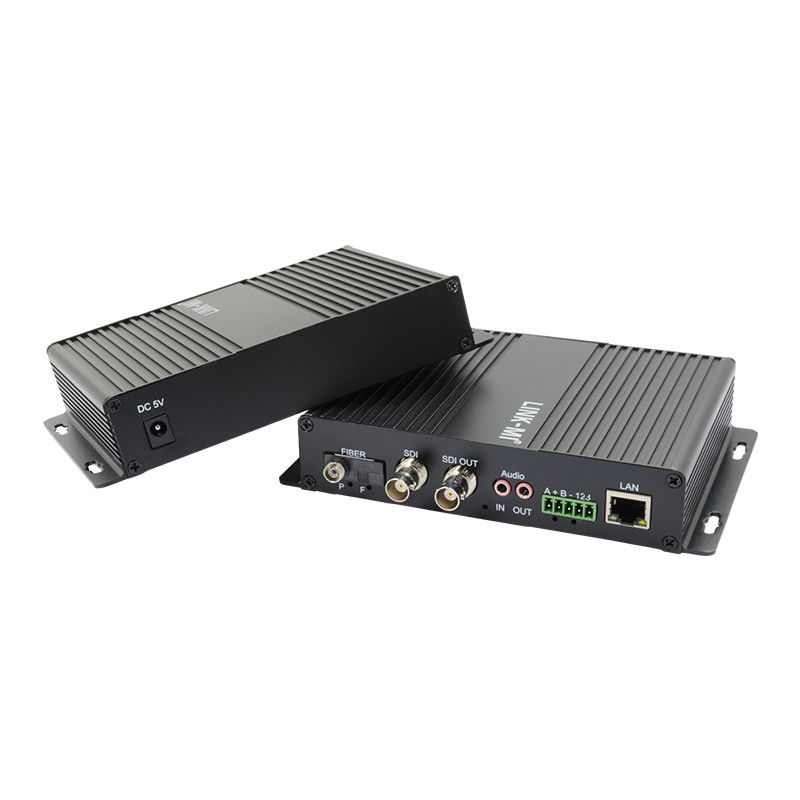

SDI 데이터 미디어 섬유 변환기
소개
LINK-MI LM-SF02 HD/3G-SDI에서 광섬유 변환기는 송신기와 수신기를 포함하고 있으며, 이는 단방향 HD/3G-SDI 비디오에 저렴한 전송 장치입니다.1ch 10/100M 이더넷 및 1ch rs422 데이터 단일 모드 및 멀티 모드 광섬유 케이블 전송. 디지털 광적 전송 기술로 설계되어 SMPTE292M / SMPTE259M / SMPTE424 신호를 지원합니다. 그리고 수신기는 표준 19 ′′3.5U 랙 마운트 차체에 넣을 수 있습니다.16PCS 수신기 삽입 카드를 지원하는 2pcs 90~240V 전원 공급.
특징
13G/HD-SDI 비디오 (임베디드 오디오 신호) 는 손실 없는 장거리 전송을 가진 섬유로
21CH 단방향 또는 BIDI RS485 또는 RS422 또는 RS232 제어 데이터 전송, 1ch 풀 듀플렉스 10/100M 이더넷을 지원합니다.
3. ASIC는 독립적인 지적 재산권을 가진 핵심 설계 기술을 통합했습니다
4첨단 회로 설계, 장비의 신뢰성, 일관성 및 안정성을 보장하는 완전한 하드웨어 프로그램
5TV 라이브 방송, 고화질 비디오 컨퍼런스, 고화질 비디오 감시 및 기타 분야에서 널리 사용됩니다
6. 단일 모드 또는 멀티 모드 섬유 전송을 지원 (사용자는 전송 케이블 유형을 확인해야합니다)
7일반적으로 사용되는 LC / FC / SC / ST 섬유 인터페이스를 제공
8단일 모드 섬유로 최대 120KM까지 전송 거리
93G-SDI 고 디지털 비디오 및 오디오 신호 광 전송
10. SDI 270Mbps, 1.485Gbit 속도 및 3G에 자동으로 적응
11사용자 지정 및 OEM 비즈니스 모드를 받아 들입니다.
사양
| 광학 | |
| 파장 | 멀티 모드 850nm / 1300nm, 단일 모드 1310nm / 1550nm |
| 출력 전력 | -10~-4dBm |
| 허용된 체인 손실 범위 | 18dBm~35dBm |
| 광섬유 | 50/125u 멀티모드62.5/125u 멀티 모드,9/125u 싱글 모드 |
| 광 수신 민감도 | <=30dBm |
| 광적 연결 장치 | LC FC,ST,SC (선택할 수 있습니다), 단일 또는 이중 섬유 |
| 거리 | 0~500M (MM) / 0~80KM (SM) |
| 비디오 SDI | |
| 신호 타입 SDI | SMPTE 424M, SMPTE 292M, SMPTE 259M |
| 비디오 형식 |
1920*1080P60;1920*1080P50;1920*1080P30;1920*1080P25 1920*1080P24; 1920*1080I601920*1080I50; 1280*720P60; 1280*720P50; 525i; 625i |
| 데이터 비율 | 270Mbit/s - 1.48Gbit/s, 3Gbit/s |
| 케이블 평형 |
자동 케이블 EQ (Belden 1694A 케이블) 250m @ 270Mbit/s, 140m @ 1.5Gbit/s, 80m @ 3Gbit/s |
| 커넥터 | BNC 75 오름 |
| 비디오-전체 | |
| 입력 전력 | 5V, 0.2-2.0A |
| 전력 소모량 (최대) | 송신기 2.5W 수신기 2.5W |
| 작동 온도 | -20°C ~ 60°C |
| 저장 온도 | -40°C~85°C |
| 작동 습도 | 0~95% (집화되지 않는) |
| 케이스 색상 | 검은색 |
| 케이스 자료 | 알루미늄 |
| 차원 | 15.5x12x3.2cm |
| 순중량 | 짝당 1kg |
| 케이스 자료 | 알루미늄 |
| MTBF: | >100000시간 |
| 데이터 | |
| 데이터 프로토콜 | RS422 |
| 데이터 비율 | 0~500Kbps |
| 오류율 | < 10-9 |
| 커넥터 | 피닉스 터미널 |
| 이더넷 | |
| 작업 모드 | 풀 듀플렉스/반 듀플렉스 |
| 데이터 비율 | 10/100Mbps (AUTO) |
| 연결 단말기 | RJ45 |
| 참고:사양은 통지 없이 변경될 수 있습니다. | |
패널 설명
FAQ
Q1: 당신은 공장 또는 무역 회사입니까?
A1: 전문 제조업체로서, 우리는 중국에서 10 년 이상 HDMI 관련 제품을 공급합니다.
Q2: 왜 당신을 선택해야 할까요?
A2: 우리는 공장 가격, 좋은 품질, 최고의 서비스 및 긴 보증으로 제품을 제공할 수 있습니다.
Q3: 당신의 제품 서비스에 대해?
A3: 우리는 OEM 및 ODM를 제공 할 수 있습니다, 귀하의 주문량을 기반으로 제품에 귀하의 브랜드, 디자인을 인쇄합니다.
Q4: 지불 조건은 어떻게 되나요?
A4: 우리는 은행 송금, 웨스턴 유니온, 돈 그램, 페이팔, 중국 은행 또는 현금으로 지불을 받아 들인다.
Q5: 패키지를 어떻게 배송합니까?
A5: DHL, FEDEX, EMS, 항공, 해상...
Q6: 당신은 어떤 종류의 보증을 제공합니까?
A6: 우리의 우수한 판매 후 서비스 팀은 온라인에서 기술 지원을 제공 할 것입니다. 우리는 우리의 제품에 대해 1 년 보증을 제공합니다.
Q7: 웹 사이트에서 가격이 없다면 어떻게 필요한 제품을 구매할 수 있을까요?
A7: 당신은 우리에게 당신이 필요로하는 제품에 대한 조사를 보낼 수 있습니다. 우리의 판매는 당신이 주문을 할 수 있도록 24 시간 이내에 대답 할 것입니다.
사용 설명서:
LM-SF02 20KM SDI 데이터 미디어 섬유 변환기 확장...
