원래 장소:
중국
브랜드 이름:
LINK-MI
모델 번호:
LM-SF44N
저희와 연락

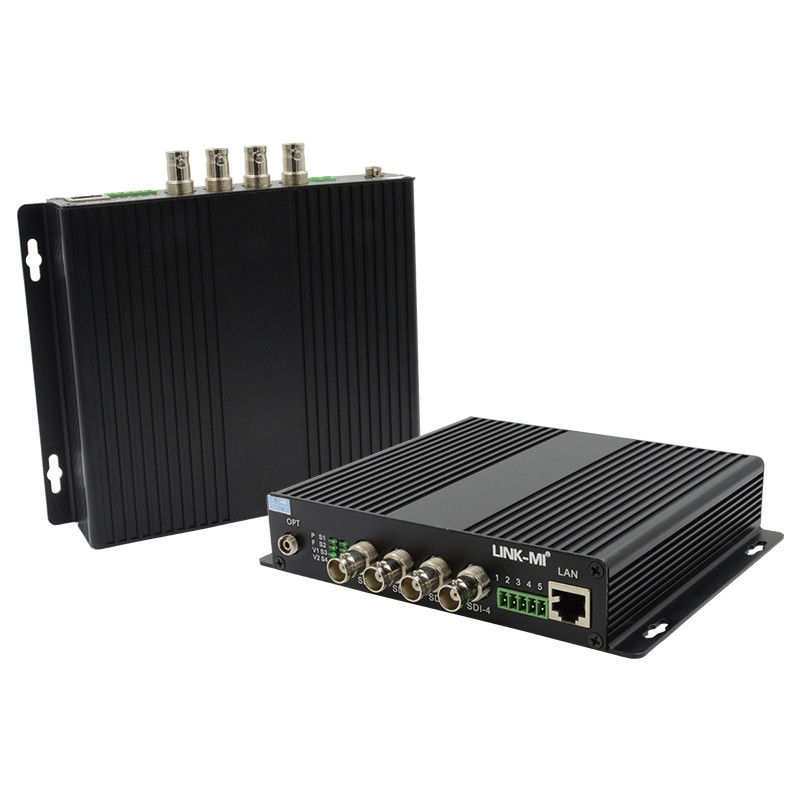

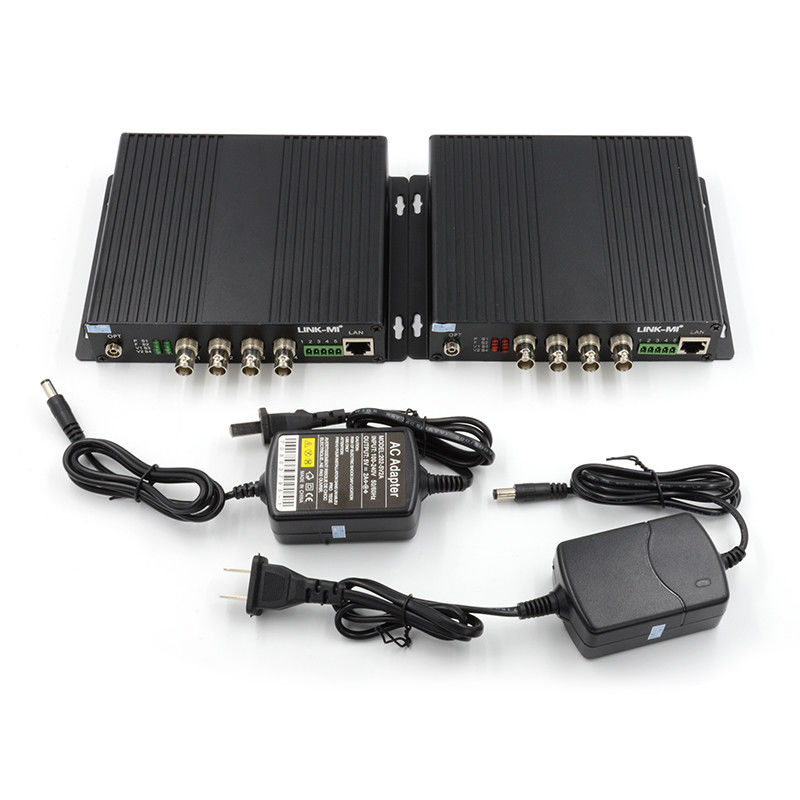

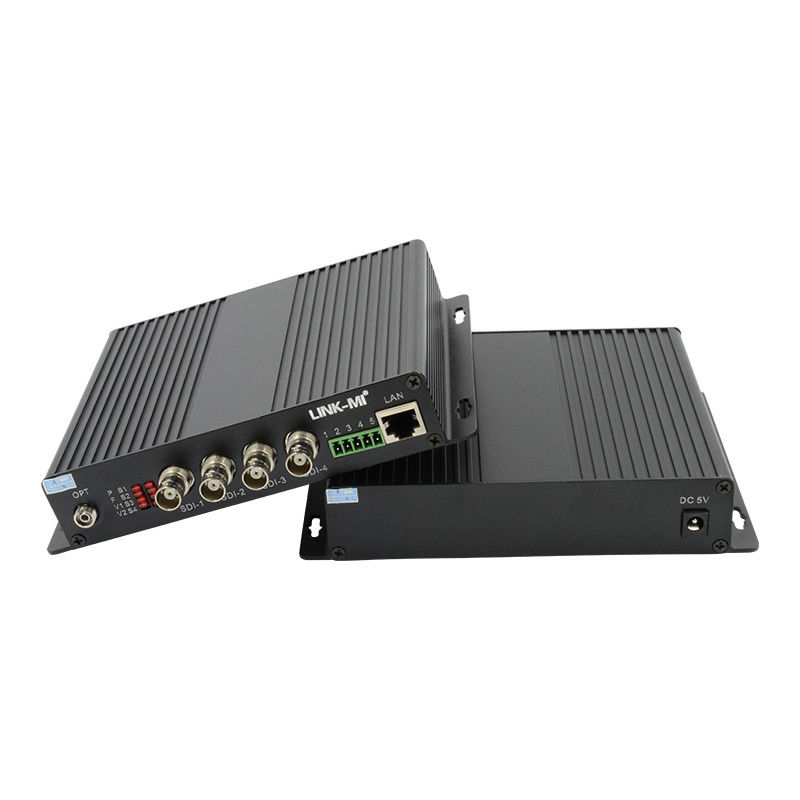

4ch 다기능 / HD-SDI 섬유 변환기
소개
LINK-MI LM-SF44N SDI 비디오로 광섬유 변환기는 방송 또는 감시 애플리케이션에 대한 이상적이고 경제적인 솔루션입니다. 그것은 HD-SDI, RS485/RS232 및 이더넷 신호를 전기적으로 입력합니다.,SDI 시리즈 섬유 비디오 변환기는 일반적으로 카메라가 P / T / Z 기능을 가진 응용 프로그램에서 사용됩니다.플러그 앤 플레이 설계는 설치 및 조작을 쉽게 보장합니다.전자 및 광적 조정은 결코 필요하지 않습니다. 즉시 시스템 상태를 모니터링하는 LED 표시기가 제공됩니다. 장치는 독립 또는 랙 장착 설치에 사용할 수 있습니다.다른 작업 환경에 적합합니다..
특징
1, SMPTE-424M,SMPTE344M,SMPTE-292MHD-SDI 및 SMPTE-259M SD-SDI 표준 신호와 호환되며 1485Mb/s 및 270Mb/s, 2.97Gbps 속도를 지원합니다.
2, RJ45 인터페이스와 함께 1ch 10/100M 에스더넷을 지원하고 피닉스 단말기 인터페이스와 함께 1ch 양방향 / 일방향 RS485/RS232, 최대 115.2Kb/s baud 비율
3, 1080P를 지원합니다@,30, 25, 24, 1080I@60, 50, 720P@60, 50, 30, 25, 그리고 다른 비디오 포맷.
4, 케이블 전송 손실을 보상하기 위해 케이블 평준화 기능을 가진 입력
5, 내장 ESD 및 정적 전기 및 번개 손상을 방지하기 위해 초파수 보호 회로
6, 광적 소멸 경보, 원격 전력 장애 경보, 출력 신호 상태 표시 및 입력 신호 잠금 상태 표시를 제공
7, 독립형 또는 19' 4U 랙 마운트 체이스에 설치된 카드형.
사양
| 오피칼: | |
| 파장 | 1310nm,1550nm |
| 일련 디지털 비디오 입력/출력 전압 | 전형적인 최대 값 800mVp-p, 600~1000mVp-p |
| 섬유 종류 | 50/125u 멀티모드62.5/125u 멀티모드,9/125u 싱글모드,싱글 파이버 또는 듀얼 파이버 |
| 비디오 신호 반환 손실 | ≤-15dB@5MHz~1.5GHz,-10dB@1.5GHz~3GHz |
| 광적 연결 장치 | SC,FC |
| 거리 | 0~500M (MM) / 0~100KM (SM, 선택 가능) |
| 데이터: | |
| 데이터 프로토콜 | 단방향 또는 양방향 RS485 또는 RS422 또는 RS232,선택 가능 |
| 데이터 비율 | 0~115.2 Kbps |
| 오류율 | < 10-9 |
| 커넥터 | 산업 표준 터미널 블록 (DB9 / DB25와 같은 인터페이스로 구성 될 수 있습니다.) |
| 이더넷: | |
| 작업 모드 | 풀 듀플렉스/반 듀플렉스 |
| 데이터 비율 | 10/100Mbps (AUTO) |
| 연결 터미널 | RJ45 |
| 비디오: | |
| SDI 입력 | |
| 신호 타입 SDI | MPTE259M,292M,344M,424M |
| 데이터 비율 | 143Mbit/s 2.97Gbit/s |
| 케이블 평형 |
벨든 1694A의 ≤140미터, 1.485Gbps Belden 1694A의 ≤400m, 270Gbps |
| 커넥터 | BNC 75 오름 |
| 일반: | |
| 입력 전력 | 5V DC |
| 전력 소모량 (최대) | 5W |
| 작동 온도 | 0°C ~ 55°C |
| 저장 온도 | -20°C ~ 70°C |
| 작동 습도 | 0~95% (집화되지 않는) |
| 변압기의 차원 (TX&RX) | 173x150x32MM |
| 1 쌍의 패키지의 차원 | 320x247x61MM |
| 순중량 | 10.75kg |
| 총중량 | 2kg |
| 케이스 자료 | 알루미늄 |

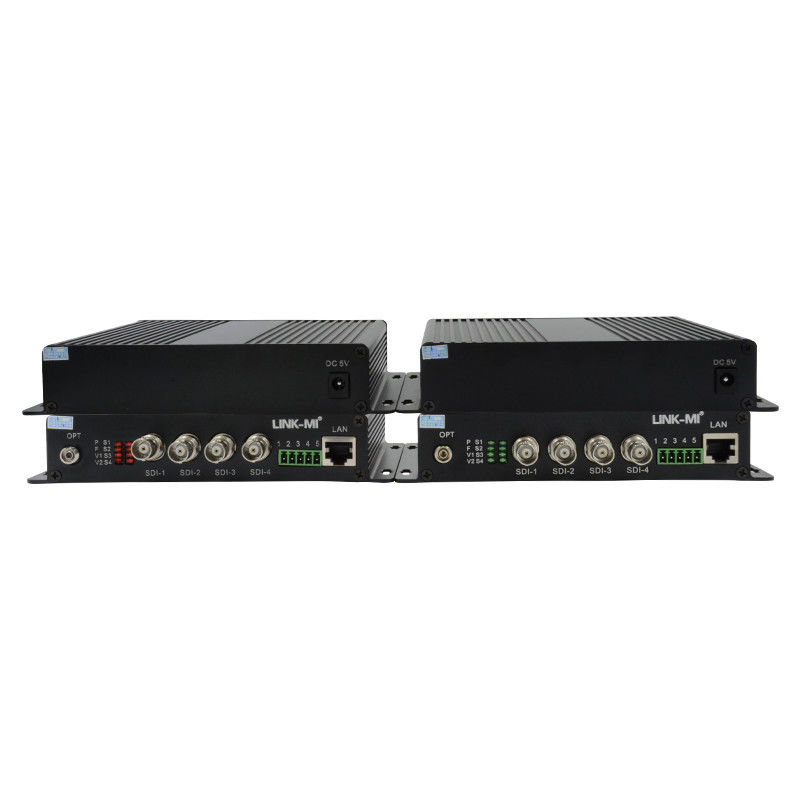

패널 설명
FAQ
Q1: 당신은 공장 또는 무역 회사입니까?
A1: 전문 제조업체로서, 우리는 중국에서 10 년 이상 HDMI 관련 제품을 공급합니다.
Q2: 왜 당신을 선택해야 할까요?
A2: 우리는 공장 가격, 좋은 품질, 최고의 서비스 및 긴 보증으로 제품을 제공할 수 있습니다.
Q3: 당신의 제품 서비스에 대해?
A3: 우리는 OEM 및 ODM를 제공 할 수 있습니다, 귀하의 주문량을 기반으로 제품에 귀하의 브랜드, 디자인을 인쇄합니다.
Q4: 지불 조건은 어떻게 되나요?
A4: 우리는 은행 송금, 웨스턴 유니온, 돈 그램, 페이팔, 중국 은행 또는 현금으로 지불을 받아 들인다.
Q5: 패키지를 어떻게 배송합니까?
A5: DHL, FEDEX, EMS, 항공, 해상...
Q6: 당신은 어떤 종류의 보증을 제공합니까?
A6: 우리의 우수한 판매 후 서비스 팀은 온라인에서 기술 지원을 제공 할 것입니다. 우리는 우리의 제품에 1 년 보증을 제공합니다.
Q7: 웹 사이트에서 가격이 없다면 어떻게 필요한 제품을 구매할 수 있을까요?
A7: 당신은 우리에게 당신이 필요로하는 제품에 대한 조사를 보낼 수 있습니다. 우리의 판매는 당신이 주문을 할 수 있도록 24 시간 이내에 대답 할 것입니다.
사용 설명서:
LM-SF44N 4CH HD-SDI에서 섬유 변환기 (NEW).pdf
